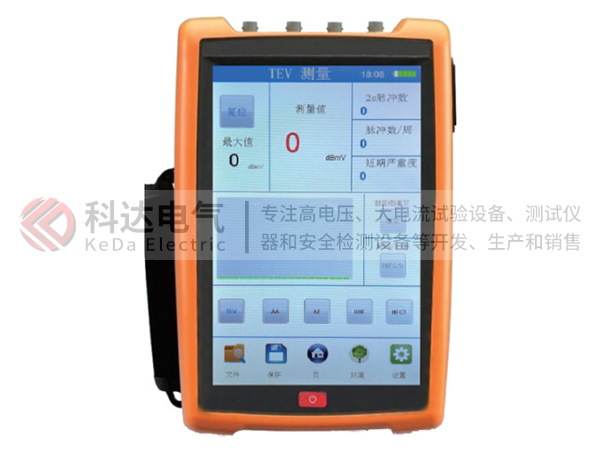

多功能局部放電巡檢儀是一款便攜式5通道局部放電巡檢測試儀器，根據不同的配置可以提供暫態地電壓（TEV）、空氣式超聲波（AA）、接觸式超聲波（AE）、高頻電流（HFCT）、超高頻（UHF）5種檢測方式；檢測結果以數字和圖形的方式顯示放電強度、

放電相位、歷史數據等,同時提供溫度、濕度、氣壓值的環境測量。

它適用于變電站和工廠內的配電柜、開關柜、變壓器、電纜（包括橋架、接頭等）和架空線路的絕緣子、柱上開關、GIS等電氣設備的局部放電的帶電檢測與定位。

硬件參數

TEV暫態地電壓測量

傳感器：電容式

測量范圍：0～60dBmV

頻率范圍：1～100MHz

分辨率：1dB

精度：±1dB

最大脈沖/周期數：1400

最小脈沖率：10Hz

AA空氣式超聲波測量

測量范圍：-7dBuV～68dBuV

分辨率：1dB

精度：±1dB

傳感器靈敏度：-65dB （0dB=1伏特/ubar 有效值 SPL）

傳感器中心頻率：40kHz

頻率范圍：20～100kHz

傳感器直徑：16mm

外差頻率：38.4kHz

AE接觸式超聲波測量

測量范圍：0dBuV～68dBuV（0.001mv～1.000mv）

分辨率：1dB

精度：±1dB

傳感器靈敏度：-65 dB (0 dB=1 volt/μbar 有效值SPL)

頻率范圍：0～200 kHz

HFCT高頻直流測量

傳感器：HFCT

測量范圍：0pC～25000pC

靈敏度：不低于50pC

檢測頻率：3MHz～30MHz

內徑：45mm

外徑：≥110 mm

輸出阻抗：50Ω

輸出接口：BNC連接器

UHF超高頻測量

傳感器：UHF

測量范圍：- 75dBm ~0dBm

靈敏度：＞12mm等效高度

分辨率：±0.5dB

頻率響應：300MHz～1500MHz

輸出阻抗：50Ω

輸出接口：BNC型
